Назначение и область применения трансформатора ТЛК-СТ-10-ТВЛМ (ТВЛМ-10)

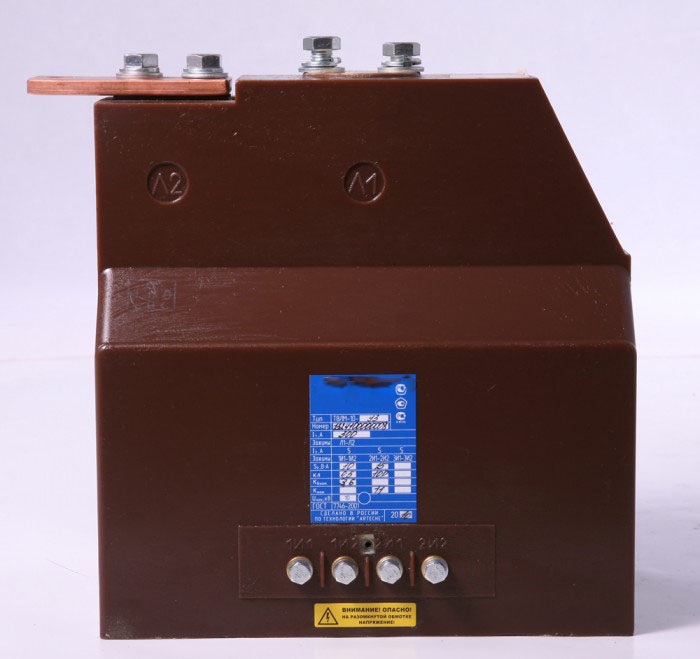

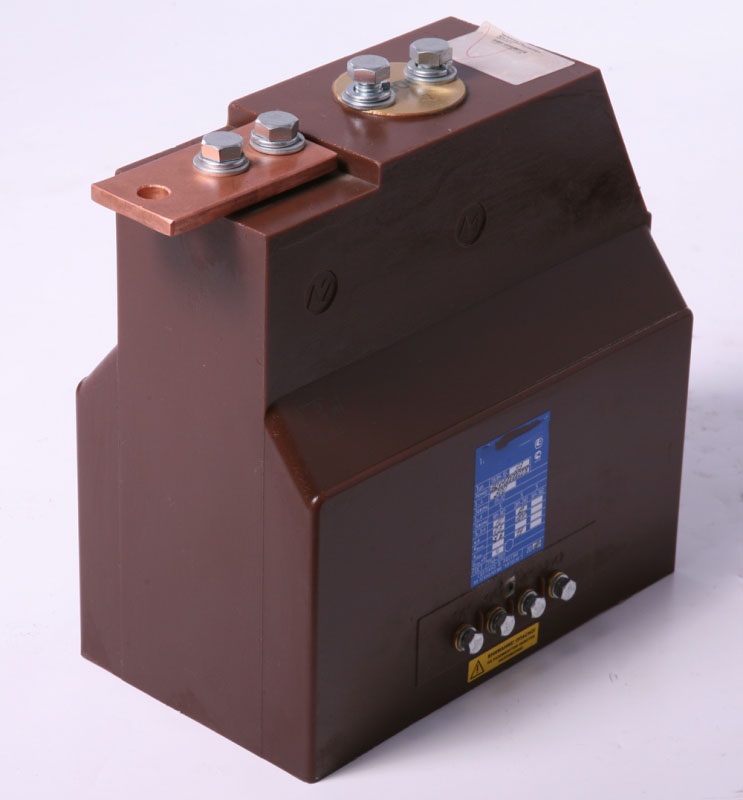

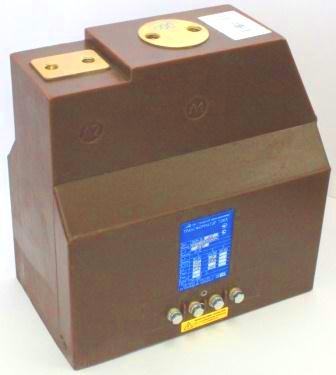

Трансформатор тока
ТЛК-СТ-10-ТВЛМ (ТВЛМ-10) опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распределительные устройства (КРУ) внутренней установки, а также в сборные камеры одностороннего обслуживания(КСО) для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Межповерочный интревал МПИ трансформатора тока ТЛК-СТ-10-ТЛВМ составляет 16 лет.
Срок консервации – 3 года.
Гарантийный срок эксплуатации устанавливается три года с момента ввода трансформаторов в эксплуатацию, но не более трех с половиной лет со дня отгрузки с предприятия – изготовителя.
Скачать паспорт на трансформатор тока ТВЛМ-10.
Пример условного обозначения опорного 2-х обмоточного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ , c вторичными обмотками:
- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
на номинальный первичный ток от 5 до 1500 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 3 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект» г. Самара:
ТВЛМ-10-0,5/10Р-10/15-5/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 5А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-10/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 10А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-15/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 15А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-20/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 20А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-30/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 30А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-40/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 40А, вторичным - 5А;
ТВЛМ-10-(1)-0,5/10Р10-10ВА/15ВА-50/5-50/5 8 25 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 50А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-75/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 75А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-100/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 100А, вторичным - 5А;
ТВЛМ-10-0,5/10Р10-10ВА/15ВА-150/5-150/5 20 52 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 150А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-200/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 200А, вторичным - 5А;
ТВЛМ-10-0,5/10Р10-10ВА/15ВА-300/5-300/5 31,5 52 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 300А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-400/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 400А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-600/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 600А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-800/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 800А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-1000/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 1000А, вторичным - 5А;
ТВЛМ-10-0,5/10Р-10/15-1500/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 1500А, вторичным - 5А.
Внимание!
Принимаем заказы на изготовление 2-х обмоточных трансформаторов тока ТВЛМ-10, с классами точности для измерений и учёта 0,2S; 0,2; 0,5S; 0,5 и с классами точности для защиты 10Р – 0,5/10Р; 0,5S/10Р; 0,2S/10Р.
НОВОЕ в линейке предлагаемых трансформаторов тока ТЛК-СТ-10-ТВЛМ (ТВЛМ-10 кВ)
Сообщаем о расширении линейки 3-х обмоточных трансформаторов тока ТЛК-СТ-10-ТВЛМ (ТВЛМ-10), а именно:
● ТВЛМ-10 (5/5-1500/5) 0,5/0,5/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5)
0,5/10Р/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5)
0,5S/0,5/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5) 0,5S/0,5S/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5) 0,2/0,2/10Р У3, У2 (3-х обмоточные)
● ТВЛМ-10 (5/5-1500/5) 0,2S/0,2S/10Р У3, У2 (3-х обмоточные)
Сообщаем, что трансформаторы тока ТЛК-СТ-10-ТВЛМ (ТВЛМ-10) могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.
Технические параметры трансформатора ТЛК-СТ-10-ТВЛМ (ТВЛМ-10)
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
10
|
|
Номинальный первичный ток, А |
5-1500
|
|
Номинальный вторичный ток, А |
5
|
|
Количество вторичных обмоток |
2 или 3
|
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
обмотки для измерения |
10
|
|
обмотки для защиты |
15
|
|
Класс точности обмотки: для измерения для защиты |
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5
|
|
для защиты: |
10P
|
|
Ток односекундной термической стойкости, кА |
0,35 - 31,5
|
|
Ток электродинамической стойкости, кА |
1,5-100
|
|
Номинальная предельная кратность обмотки для защиты |
10
|
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20
|

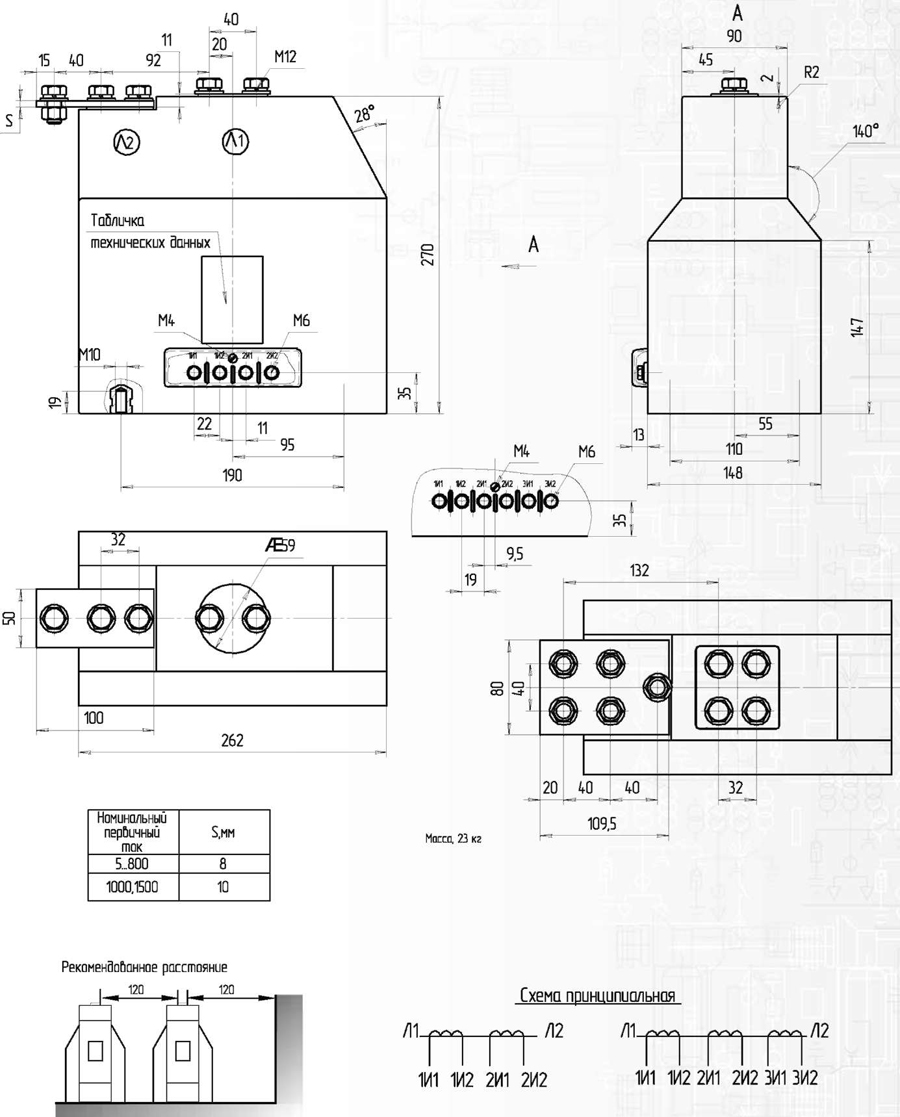

Габаритные и установочные размеры трансформатора ТЛК-СТ-10-ТВЛМ (ТВЛМ-10)
|
