Назначение
Назначением шкафов серии И710 является управление вечерним и ночным уличным освещением в населенных пунктах. Управление освещением посредством шкафов И710 может быть выполнено как с помощью местного управления, так и управления с диспетчерского пульта городских сетей.
Область и условия применения
Для шкафа И-710 предусмотрена установка на открытом воздухе.
Устройство предназначено для эксплуатации в следующих условиях:
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89: У3.1 и УХЛ4.
• Высота установки над уровнем моря до 2000м.
Конструктивное исполнение.
По сути - шкафы И-710 являются аналогом шкафов ШУУО, схема которых адаптирована под требования коммунальных предприятий электросетей внешнего освещения.

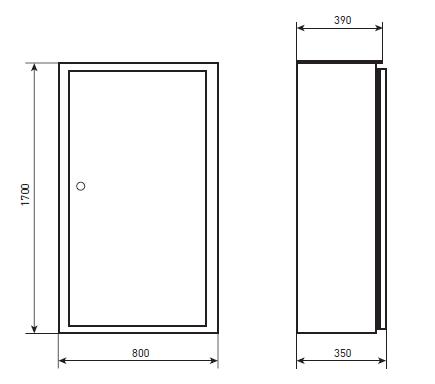

Корпус шкафа И710 представляет собой сварную металлоконструкцию шкафов напольного исполнения. Внутри шкафа расположена монтажная панель, на которой установлена необходимая аппаратура. Конструктивно ввод кабелей и проводов в шкаф предусмотрен в нижнем отсеке. Возможность выполнить ввод в верхней части шкафа, реализуется только по требованию покупателя.
Существует возможность производства шкафов И710 на основе автовыключателей, которые могут быть установлены взамен рубильников и традиционных предохранителей, эта возможность так же реализуется только по требованию заказчика. Шкаф И710 может быть включенным в схему телемеханического регулирования.
Комплект поставки
В комплект поставки входят:
• изделие в комплектации, согласно заказа;
• ключ на каждый тип замка по - 1 шт;
• паспорт и руководство по эксплуатации - 1шт;
• сертификат соответствия (копия) – 1шт.

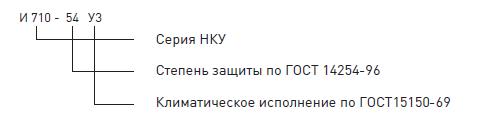

Структура условного обозначения шкафа уличного освещения
