Трансформаторы тока | Трансформаторы тока измерительные до 1 кВ

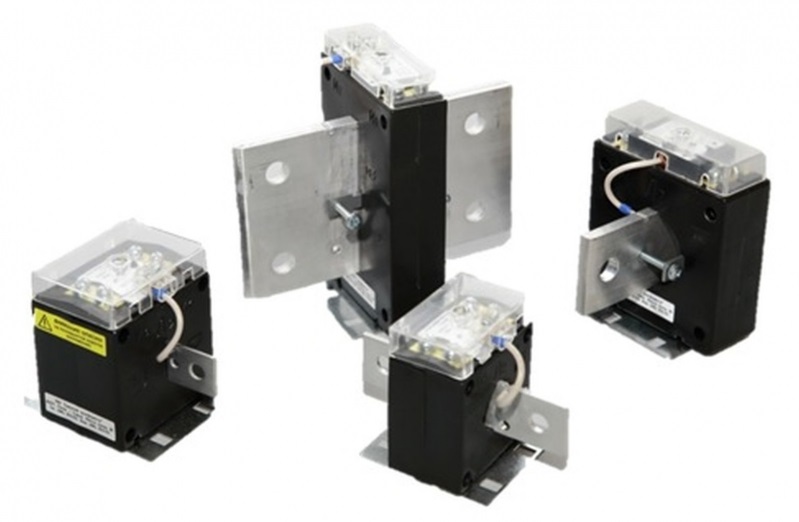

Т-0,66; ТШ-0,66 трансформаторы с 16 лет МПИ

Цена договорная

Ожидается поступление

+7 (846) 231-43-79

Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.

Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации

Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!

Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

МЕЖПОВЕРОЧНЫЙ ИНТЕРЕВАЛ Т-,66 Самара с июля 2017 г. - 16 ЛЕТ!

Наши трансформаторы Т-0,66 самые дешевые на электротехническом рынке России и СНГ

Скачать технические данные, габариты, чертеж трансформтаора Т-0,66

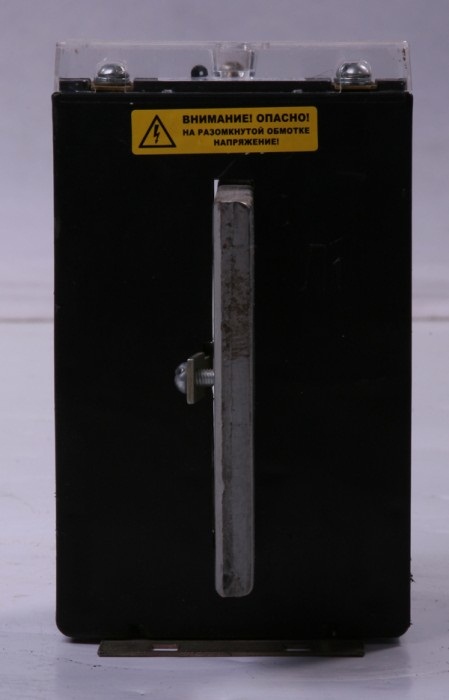

Назначение и область применения трансформаторов Т-0,66 и ТШ-0,66 Самара

Трансформаторы тока Т-0,66 и ТШ-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Трансформаторы класса точности 0,2S; 0,2; 0,5S; 0,5 применяются в схемах учета для расчета с потребителями, класса точности 1-в схемах измерения.
Трансформаторы предназначены для эксплуатации в климатическом исполнении У категории размещения 3 по ГОСТ 15150.

СМОТРЕТЬ ВИДЕО Т-0,66 Самара Трансформаторы тока

Для просмотра ВИДЕО: 1) Нажмите на кнопку пуск в центральной панели видео.
2) Нажмите на кнопку ПОЛНЫЙ ЭКРАН в нижнем правом углу панели ВИДЕО. Кликайте сейчас >>

Технические параметры

Номинальный первичный ток, А	Номинальный вторичный ток, А	Номинальная вторичная нагрузка, ВּА	Класс точности	Рисунок	Размеры, мм					Масса, кг, не более
Номинальный первичный ток, А	Номинальный вторичный ток, А	Номинальная вторичная нагрузка, ВּА	Класс точности	Рисунок	Д	Г	В	Б	Е	Т-0,66 У3	ТШ-0,66 У3
5÷75, 100, 150	5	5	0,5	1, 4	9	13	78	95	61	0,7
20÷75, 100, 150, 200		10	0,5
10÷75, 100, 150, 200		5	0,2S; 0,2; 0,5S
20÷75, 100, 150, 200		10	0,5S
100		5	1	2	9	15	65	81	48	0,8	0,7
100			3							0,7	0,6
150			0,5							0,8	0,7
150			1							0,7	0,6
200			0,5
250			0,5		11
300, 400			0,2S; 0,2; 0,5S; 0,5		11
100			1	3	9	15	64	80		0,8	0,7
100			3							0,7	0,6
150			0,5							0,8	0,7
150			1							0,7	0,6
200			0,5
250			0,5		11
300, 400			0,2S; 0,2; 0,5S; 0,5		11
300, 400		10	0,5	2	11	15	65	81
400			0,5S	2			65	81
300; 400			0,5	3			64	80
400			0,5S	3			64	80
500		5	0,5S; 0,5	5						1,0	0,85
600			0,2; 0,5S; 0,5							1,0	0,85
600			0,2S							0,85	0,7
600		10	0,2S; 0,2							0,85	0,7
500, 600		10	0,5							1,0	0,85
800		5, 10	0,2S							0,9	0,75
800		5, 10	0,2; 0,5S; 0,5							1,05	0,9
800		30	0,5							1,05	0,9
600		5	0,5	6						1,2	0,75
1000		5, 10	0,2S; 0,2	6						1,3	0,8
1000		5, 10	0,5S; 0,5							1,5	1,0
1000		30	0,5							1,5	1,0
1500		10	0,2; 0,2S							1,4	0,9
1500		10	0,5S; 0,5							1,5	1,05
1500		30	0,5;1							1,5	1,05
2000		10	0,2; 0,5S; 0,5							2,5	1,05
2000		30	0,5							2,5	1,05
20÷200		30	1	1, 4	9	13	78	95	61	0,8
400				2	11	15	65	81	48		0,7
400				3	11	15	64	80	48		0,7
10÷75, 100, 150	1	5	0,5	1, 4	9	13	78	95	61	0,6
10÷75, 100, 150, 200		10		1, 4	9	13	78	95	61	0,75
200, 250		5		2	9	15	65	81	48	0,7	0,6
250		5			11
300, 400		5;10			11
200		5		3	9		64	80
250		5			11
300, 400		5; 10			11
600		5, 10, 30	0,2; 0,5S; 0,5	5						1,15	0,95
800		5, 10, 30	0,2; 0,5S; 0,5	5						1,2	1,0
1000		5, 10, 30	0,2; 0,5S; 0,5	6						1,4	0,9

В соотвествии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.

Габаритные и установочные размеры

Трансформаторы по рисунку 3 и 4 с усиленным вариантом крепления (вместо фланцев применяются лапы)
