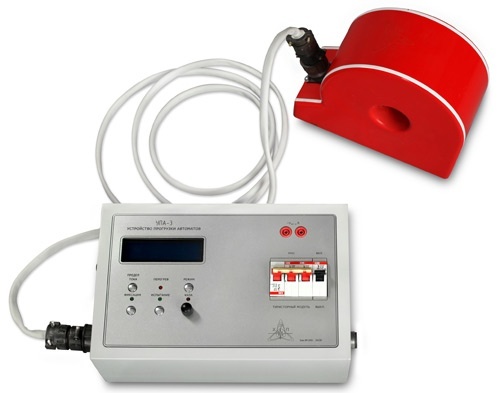

Назначение УПА-1
УПА-1 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-1 является мобильным оборудованием.
Принцип действия УПА-1 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.
Условия эксплуатации УПА-1
-
Температура окружающего воздуха, С - от - 30 до + 35
-
Относительная влажность воздуха при температуре +25С, %, не более - 80
-
Атмосферное давление, мм рт. ст. - от 630 до 800
Технические данные УПА-1
-
Напряжение питающей сети переменного тока, В - 220 +15 -10;
-
Частота питающей сети, Гц - 50 ± 1;
-
Наибольший ток, при питании от сети 220 В, на выходе (действующее значение), кА - 1,2;
-
Диапазон измерения испытательного тока, кА - 0,10…1;
-
Наибольшая потребляемая мощность, не более, кВА - 6;
-
Масса блока управления, кг, не более (без гибких шин) -2;
-
Габаритные размеры, мм, не более - 555х320х200;
-
Средний срок службы, лет - 10.
Комплектность УПА-1
-
УПА1.00.00.00.000(УПА-1),шт. - 1;
-
УПА1.20.00.00.000 (Шина гнучка, довжина 1 м , перетин 25 мм2 ), шт. - 2;
-
ШР 20 П 3 ЭШ 9 (Рознімання підключення РНО), шт. - 1;
-
УПА1.00.00.00.000 РЕ (Посібник з експлуатації), шт. - 1;
-
РНО12.00.00.00.000 (РНО, Iном=12 А), шт. – 1 (Поставляется по отдельному заказу)
