Ячейка образцовая измерительная ЯИ-80МЦ предназначена для измерения напряжения на высоковольтных выводах повышающих симметричных трансформаторов с заземленной средней точкой, которые работают в установках для испытания масла УИМ-90 МЦ во время их поверки и калибровки.

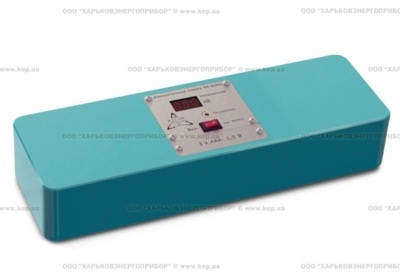

Ячейка образцовая измерительная ЯИ-80МЦ является переносным оборудованием, выполненным в виде пульта.
-
Технические Данны е
|
Параметр |
Значение |
|
Пределы измеряемого напряжения, кВ |
от 20 до 80 |
|
Приведенная погрешность, %, не более |
1,0 |
|
Частота питающей сети измерительного напряжения, Гц |
50±1 |
|
Напряжение питания, В |
от 3,2 до 4,8 |
|
Потребляемый ток питания, мА, не более |
50 |
|
Входное сопротивление, МОм, не менее |
600 |
|
Межэлектродное расстояние, мм |
221 |
|
Габаритные размеры, мм |
280х90х50 |
|
Масса, кг, не более |
1,5 |
-
Условия Эксплуата ции
Ячейка рассчитана для эксплуатации в помещениях или под навесом при следующих условиях:
|
Параметр |
Значение |
|
Температура окружающей среды, ° С |
от +10 до +35 |
|
Относительная влажность, %, не более |
80 при температуре +25° С |
|
Атмосферное давление, кПа (мм. рт. ст.) |
84,0 – 106,7 (630 – 800) |
-
Комплект Постав ки
|
Наименование |
Количество |
|
Ячейка измерительная ЯИ-80МЦ |
1 |
|
Укладочный ящик |
1 |
|
Элементы питания LR03(AAA) |
3 |
|
|
|
Документация |
|
Руководство по эксплуатации |
1 |
