Вакуумные выключатели серии ВВН-СЭЩ-35 (ВВН-СЭЩ-Э-35-25/1000, ВВН-СЭЩ-Э-35-25/1600, ВВН-СЭЩ-Э-35-31,5/1600, ВВН-СЭЩ-П-35-25/1000, ВВН-СЭЩ-П-35-25/1600 ВВН-СЭЩ-П-35-31,5/1600) предназначены для коммутации электрических цепей в нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 35 кВ для открытых или закрытых распредустройств. Во всех случаях установка выключателей серии ВВН-СЭЩ-35 допускается только по согласованию с предприятием-изготовителем.
Вакуумные коммутационные аппараты, к которым относятся вакуумные выключатели серии ВВН-СЭЩ-35, это передовая технология в аппаратостроении. В выключателях старого поколения для охлаждения и деионизации дуги, образующейся после разведения контактов, в качестве дугогасительной среды применяют масло, воздух или элегаз (SF6). Вакуумные выключатели выгодно отличаются от этих выключателей тем, что такой средой является просто вакуум.
Выключатели по требованию заказчика могут комплектоваться приводами с органами управления: электромагнитом включения (YAC) и электромагнитом отключения (YAT) на напряжение 220 (110) В постоянного или 230 (120) В переменного тока и дополнительно набором электромагнитов встроенных расцепителей:
- электромагнитом отключения напряжения с питанием от независимого источника (YAV), номинальное напряжение 220 В постоянного или 230, 120 и 100 В переменного тока;
- электромагнитом отключения с номинальными токами 3А или 5А переменного тока (YAA).
Конструктивные особенности и преимущества
-
Конструктивной особенностью выключателя является его универсальность – возможность установки электромагнитного или пружинно-моторного привода.
-
Возможность ручного взвода пружин для включения выключателя под нагрузку при отсутствии оперативного тока (только для пружинно-моторного выключателя).
-
Нечувствительность к посадкам напряжения, в том случае, когда выключатель выключает короткозамкнутую линию.
-
Простота конструкции.
-
Высокая надежность.
-
Высокий коммутационный ресурс.
-
Для лучшего теплоотвода в полюсе ВВН-СЭЩ-35 использован эффект естественной конвекции. На выключателе с номинальным током до 1000 А нет необходимости устанавливать теплоотводящие радиаторы, соответственно конструкция получилась более дешевой и надежной.
-
Наличие счетчика числа циклов срабатывания выключателя.
-
Наличие индикации положения выключателя – включен/отключен, пружинный привод готов/не готов к работе.
-
Наличие встроенных в привод выключателя расцепителей.
-
Единый конструктив для всех типов выключателей, выключатели с электромагнитным и пружинно-моторным приводом имеют одинаковые присоединительные размеры.
-
Внутренняя поверхность камеры выключателя - ребристая. Это улучшает диэлектрические характеристики выключателя и уменьшает вероятность пробоя во внутренней поверхности полюса выключателя.
-
В блоке управления установлены нагревательные элементы - ТЭНы, которые нагреваются до температуры не более 80 градусов, что исключает вероятность возникновения пожаров и исключает возможность ожогов или случайного касания ТЭНов обслуживающим персоналом.
Вакуумная камера нового поколения имеет ряд конструктивных особенностей и преимуществ:
1. Вакуумная камера нового поколения имеет уникальные технические характеристики - между контактами камеры создается аксиальное магнитное поле, что позволяет улучшить отключающие свойства.
2. Контакты конструктивно выполнены из нескольких различных материалов. В центральной части контакта использован материал, обладающий высокой теплопроводностью и теплоемкостью. У него несколько большее сопротивление по сравнению с материалом, расположенным в крайних частях поверхности контакта. За счет этого достигается оптимальное распределение электрического поля, что позволяет улучшить теплоотвод с контактов камеры.
Квалификационные испытания, проведенные в ГУП ВЭИ имени В.И.Ленина, показали надёжную работу выключателя при коммутации во всех требуемых режимах. Выключатели выполнили 100 циклов ВО при 100% значении номинального тока отключения, при этом время гашения дуги не превышало 10 мс и выгорание контактов ВДК составило 1,0 мм.
Выключатели соответствуют требованиям ГОСТ 687 и ТУ 3414-054-00110473-2003.
Лучшее среди всех отечественных и зарубежных выключателей соотношение цена - качество.

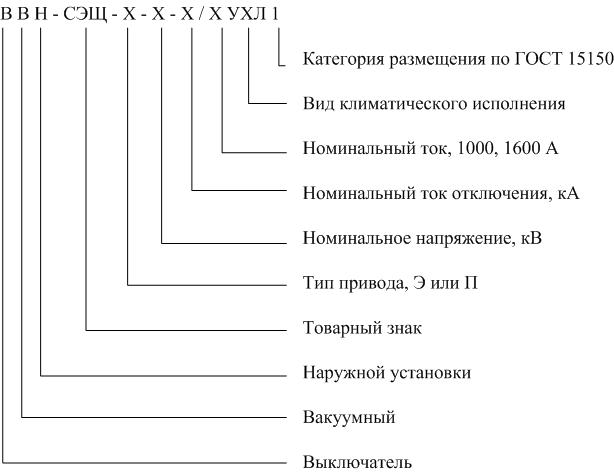

Структура условного обозначения
Конструкция

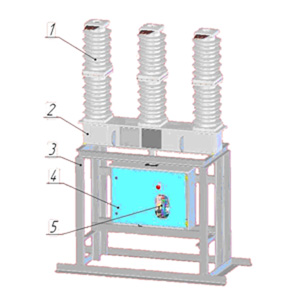

Общий вид выключателя показан на рисунке. Выключатель состоит из следующих основных частей:
-
рамы полюсов (2) с валом выключателя, отключающей пружиной и масляным буфером;
-
трёх полюсов (1) с вакуумными дугогасительными камерами;
-
блока управления (4) с приводом (5);
-
рамы выключателя (3).
Полюс

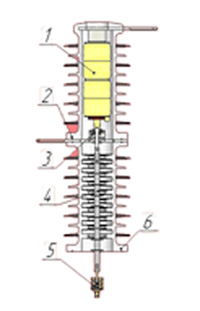

Полюс выключателя, состоит из корпусов (2) и (6), камеры (1), гибкого контакта (3) закрепленного к подвижному контакту при помощи гайки и тяги (4).
Привод выключателя по заказу может быть установлен:
-
электромагнитный, который преобразует электромагнитную энергию магнитной системы в кинетическую энергию;
-
пружинно-моторный, использующий энергию предварительно взведенной пружины.
Выключатели могут комплектоваться приводами с органами управления:
-
электромагнитом включения (YAC) и электромагнитом отключения (YAT) на напряжение 220 (110) В постоянного или 220 (127) переменного тока и дополнительно набором электромагнитов встроенных расцепителей;
-
электромагнитом отключения напряжения с питанием от независимого источника (YAV), номинальное напряжение 220 В постоянного или 220, 127 и 100 В переменного тока;
-
электромагнитом отключения с номинальными токами 3 А или 5 А переменного тока (YAA).
Технические характеристики
Технические параметры |
ВВН-СЭЩ-35-25 |
ВВН-СЭЩ-35-31,5 |
Номинальное напряжение, кВ |
35 |
Номинальный ток, А |
1000, 1600 |
1600 |
Номинальный ток отключения, кА |
25 |
31,5 |
Ток термической стойкости, 3с, кА |
25 |
31,5 |
Ток электродинамической стойкости, кА |
63 |
80 |
Токи включения, кА: |
|
наибольший пик |
63 |
80 |
начальное действующее значение периодической составляющей |
25 |
31,5 |
Ход подвижного контактов ВДК, мм |
16,5±0,5 |
Ход поджатия контактов ВДК, мм |
4+1 |
Собственное время отключения, с, не более |
|
ВВН-СЭЩ-Э |
0,11 |
ВВН-СЭЩ-П |
0,08 |
Полное время отключения, с, не более |
0,06 |
Собственное время включения, с, не более |
0,11 |
Средняя скорость подвижных контактов ВДК при отключении, м/с |
0,9–1,5 |
Средняя скорость подвижных контактов ВДК при включении, м/с |
0,4–1,0 |
Максимальный статический момент при включении, Нм, не более |
200 |
300 |
Время заводки вкл. пружин, сек, не более |
15 |
Ток потребления двигателя заводки, А, не более |
1 |
Номинальное напряжение цепей управления, В: |
|
постоянного тока |
110; 220 |
переменного тока |
120; 230 |
Потребляемый ток электромагнитов включения (YAC), А, при напряжении: |
|
постоянном 110 В |
110 |
120 |
постоянном 220 В |
50 |
60 |
Потребляемый ток электромагнитов отключения (YAT и YAV), А, при напряжении: |
|
постоянном 110 В |
2,0 |
постоянном 220 В |
1,0 |
Потребляемый ток электромагнитов включения (YAC)/ отключения (YAT и YAV), А, при напряжении: |
|
переменном 120 В |
3,0 |
переменном 230 В |
1,5 |
постоянном 110 В |
2,0 |
постоянном 220 В |
1,0 |
Механический ресурс, циклов ВО: |
25000 |
Коммутационный ресурс, циклов ВО при: |
|
номинальном токе |
25000 |
номинальном токе отключения |
80 |
Срок службы выключателя, лет |
30 |
Климатическое исполнение |
УХЛ 1 |
Высота над уровнем моря, м |
1000 |
Верхнее рабочее (эффективное) значение температуры окружающего воздуха, С |
+55 |
Нижнее значение температуры окружающего воздуха, С |
-60
Для исполнения выключателей с пружинно-моторным приводом при температуре ниже минус 20 С необходим автоматический подогрев привода. |
